스크류 잭 & 볼 스크류 잭 - Small Worm Reducer (SWU/SWB/SWBM) |
 |
|
- 선택기능
1. 높고 낮은 감속비
2. 핸드휠
3. 회전방지 키 부착
4. 트러니언 베이스 부착
5. 모타/기어모타 부착
6. 축보호카바 부착 t
7. 스크류너트 부착
|
형
태

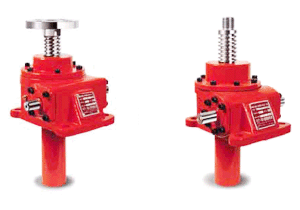

ㆍ수동 휠 부착형 Screw Jack
ㆍ모터 부착형 Screw Jack
ㆍ베벨기어 타입의 Screw Jack
ㆍWorm Screw Jack
ㆍ트러니언 베이스 부착형 Screw
Jack
|

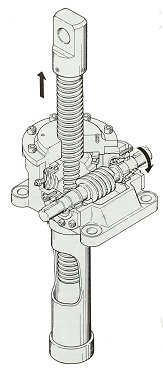

Screw Jack의
특징
- 잭 전문제조업체가 아니고는 할 수 없는 경험과 기술을 활용한 표준형의
스크류잭 입니다.
- 고정도의 웜기어와 사다리꼴 나사축으로 구성되어 있고 행정(Stroke)내의 어떤 위치에도 역전방지
(Self-Locking)가 가능합니다.
- 감속기구부는 그리스 윤활을 표준으로 하고 부드러운 동작으로 장수명을 실현시킵니다.
- 나사축을 보호하는 축보호 카바 (Bellows Boot), 수동조작용 핸들 (Hand
Wheel), 트러니언 베이스 (Trunnion Base) 등 풍부한 선택기능이 있습니다
- 스크류너트는 선택하여 부착가능합니다.
- 스트류 축은 고급 탄소강제이고 회전방지 키를 부착하여 사용 가능합니다.
- 웜휠 (Worm Wheel)은 회전유지, 볼 베어링을 사용합니다.
- 웜은 고정도의 크롬 몰리브덴 강제입니다.
- 잭 케이스는 경량으로 고내구성의 덕타일 (Ductile) 주철제 입니다.
|
|
▣
표준사양 ( SJ32 ~ SJ190 )
|
| 형번 |
SJ32
|
SJ44
|
SJ56
|
SJ66
|
SJ66S
| SJ73
|
SJ95
|
SJ135
|
SJ155
|
SJ190
|
| 기본용량 (TONf) |
1 |
2.5 |
5 |
10 |
15 | 20 |
30 |
50 |
75 |
100 |
| 나사축경 (mm) |
20 |
25 |
40 |
50 |
55 | 63 |
85 |
118 |
132 |
150 |
| 나사축 리이드 (mm) |
4 |
5 |
8 |
10 |
10 | 12 |
16 |
16 |
16 |
20 |
웜 감속비
 |
H |
5 |
6 |
6 |
8 |
8 | 8 |
10 2/3 |
10 2/3 |
10 2/3 |
10 2/3 |
| L |
24 |
24 |
24 |
24 |
24 | 24 |
32 |
32 |
32 |
32 |
| 효율 |
H |
0.21 |
0.21 |
0.21 |
0.20 |
0.18 | 0.18 |
0.18 |
0.13 |
0.13 |
0.13 |
| L |
0.13 |
0.15 |
0.12 |
0.14 |
0.14 | 0.14 |
0.12 |
0.09 |
0.08 |
0.08 |
| 잭 1대당 최대허용동력
(kw) |
0.5 |
0.5 |
1.1 |
1.8 |
2.8 | 4 |
6.5 |
11 |
15 |
17 |
| 기본 용량에 대한 소요입력 토르크
(kgf-m) |
H |
0.6 |
1.6 |
5 |
10 |
16.1 | 26.5 |
40 |
89 |
137 |
180 |
| L |
0.21 |
0.55 |
2.3 |
4.6 |
7.5 | 11.5 |
19 |
45 |
62 |
105 |
| 기본 용량에 대한 최대입력 회전수
RPM |
H |
600 |
230 |
140 |
140 |
140 | 135 |
130 |
90 |
75 |
75 |
| L |
1665 |
600 |
300 |
290 |
290 | 300 |
255 |
190 |
160 |
125 |
| 허용 최대입력 회전수
RPM |
H |
1575 |
1150 |
915 |
870 |
870 | 810 |
795 |
535 |
530 |
510 |
| L |
1730 |
1315 |
950 |
1055 |
1055 | 995 |
825 |
555 |
540 |
400 |
중량
행정 100mm의
경우 |
회전방지키 없슴 |
3.6 |
9 |
15 |
25 |
28 | 44 |
74 |
190 |
290 |
560 |
| 회전방지키 부착 |
32 |
35 | 53 |
101 |
205 |
350 |
565 |
| 그리스 봉입량
(kgf) |
0.1 |
0.4 |
0.6 |
1 |
1.5 | 2 |
3 |
4 |
6 |
8 |
| 회전방지키 토르크
(kgf-m) |
1.5 |
4.5 |
14 |
36 |
60 | 92 |
185 |
440 |
745 |
1120 |
| 입력축 허용 Overhang
하중 |
30 |
45 |
70 |
120 |
120 | 120 |
220 |
250 |
250 |
300 |
| 입력축 무부하 토르크
(kgf-m) |
0.03 |
0.1 |
0.2 |
0.3 |
0.4 | 0.5 |
1 |
2 |
3 |
4 |
| 토르크 계수 |
H |
0.6 |
0.64 |
1 |
1 |
1.07 | 1.22 |
1.22 |
1.6 |
1.75 |
1.62 |
| L |
0.21 |
0.27 |
0.45 |
0.46 |
0.5 | 0.55 |
0.62 |
0.84 |
0.8 |
0.96 |
속도계수
입력축 1회전당
행정의 진행 (mm) |
H |
0.80 |
0.83 |
1.33 |
1.25 |
1.25 | 1.5 |
1.5 |
1.5 |
1.5 |
1.58 |
| L |
0.17 |
0.21 |
0.33 |
0.42 |
0.42 | 0.5 |
0.5 |
0.5 |
0.42 |
0.56 |
| 나사축 성형 |
기계절삭 |
기계절삭 |
| 나사축 카바 재질 |
강 |
강 |
| 사용온도 범위 |
-15 ~
+100 | -15 ~
+100 | |
|
|
|
|
Traveling Nut Jack
- 너트잭 - 스크류
잭 - 삼양 |
|
축승강형 |
NUT승강형 |
 |
 |
 |
 |
|
상방향형 |
하방향형 |
상방향형 |
하방향형 |
|
나사축이 회전하여 너트가 이동하는 형의 잭을 너트 승강형 잭이라 부릅니다.
 나사축의 승하강 공간을 필요로 하지 않으므로 행정(Stroke)을 끝까지
유효하게 사용할 수 있고 특히 공간이 제한되어 있는 경우에 편리합니다.
긴 행정(Stroke)의 경우에도 안정된 승하강을 가능하게 하기 때문에 나사축
선단지지가 쉽고 나사축 선단에 축수용의 원통형 마무리 부분으로 설계되어 있습니다. 나사축 선단지지에 통상 사용되는 래디얼 베어링 대신 트러스트
베어링을 채용하여 축단 형상을 일부 변형하는 것으로 긴 행정(Stroke)의 경우에도 좌굴을 피할 수 있습니다. |
|
|
|
|
|
|
|
|
|
|
|
