지멘스 모타

저압 3상 고효율 유도 전동기

  국내 제품(효성, LG)과 사양 동일

전폐형 (TEFC)
보호등급 IP 55
절연등급 F Class
온도 상승등급 B Class
인버터 사용 등급 U< 500V ts >0.1 ㎲

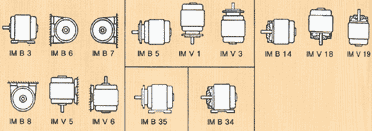

취 부 방 식

IM B3  표준형 유도 전동기는 IM V5, IM V6, IM  B7, IM B8 그리고 IM B5 플랜지형은 IM V1, IM V3형으로 사용 가능합니다. 비표준형은 별도 문의 바랍니다.

  규격 비교

항   목	DIN /VDE /EN	IEC
회전기계일반	EN 60 034-1	IEC 34-1, IEC 85
IM B3 / 표준 차수 및 출력	DIN 42 673	IEC 72
IM B5, IM B10, IM B14/표준 차수 출력	DIN 42 677	IEC 72
취부 구조, 차수, 기호	EN 60 034-7	IEC 34 - 7
보호 구조	DIN VDE 0530 PART 5 EN 60 034 Part 5	IEC 34 - 5
표준 전압	DIN IEC  38	IEC 38

  정격 출력 -  220V와 440V전압과 60Hz주파수를  기준

  전압 및 주파수

규격 기준	전압 코드	주파수	정격 전압	정격 전압 범위
IEC	1	50Hz	230V△/400YV	220V-240V, 380V- 420V
		60Hz	460YV	440V-480V
	6	50Hz	400V△/690VY	380V-420V,  660V-725V
		60Hz	460Y△	440V-480V
국내	1	60Hz	440VY	-5% +15%
	6	60Hz	440V△	-5% +15%
	9 L2A 또는 L2B	60Hz	220V△/380VY	-5% +15%
	9 L2C 또는 L2D	60Hz	380V△/660VY	-5% +15%

 EEx - 이이엑스 지멘스 모터

Output rating : 0.12 ~ 400KW (EEX e ll)
                     630 kW (EEx de llC)

 Combimaster - 콤비마스터 지멘스 모터

Output rating : 120W ~ 7.5KW

 NEMA - 네마 지멘스 모터

 Output rating : 0.75 ~ 500HP

IEC - 아이이씨  지멘스 모터

 Output rating : 0.06 ~ 1000kW

  Modular Mounting Concert - 모듈러 마운팅 콘서트 지멘스 모터

  Output rating : 0.12 ~ 45kW
