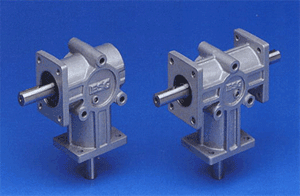

Bevel(Miter) Gear Box Esra Gear Box

1. 소형, 초경량
CASE는 알루미늄 합금주물을 사용.

2. 내식성
SHAFT의 재질은 SM45C를 사용.

3. 윤활유
윤활제는 고품질의 그리스를(CG-2) 주입하여 출하.

4. 상, 하, 좌, 우 취부가능

5. 정숙운전, 높은 전동력(傳動力)
고정밀도의 SPIRL BEVEL GEAR를 사용.

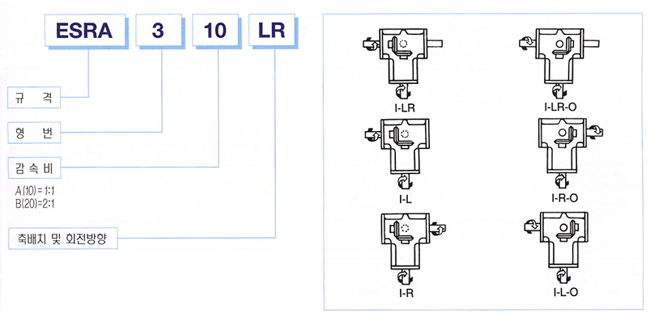

※ 주문하실 때에는 다음의 형식표시로 선택하세요.
SHAFT의 배치에 대해서는 입력축과 출력축의 회전관계가 틀림없도록 필히 확인해 주세요.
※ 아래 도표는 24기종의 칫수를 기록하였으므로 먼저 필요한 기종을 선택하고, 불필요한 부분을 제외한 치수로
  선택하세요.

형 번

A 1

A 2

B

C

D

E

F

G

H

K

L

M

N

ESRA/B 310
ESRA/B 320

100

70

94

70

24

55

48

38

38

40

48

5

2

ESRA/B 510
ESRA/B 520

184

108

155.5

120.5

35

82.5

70

54

56

60

70

8

5

ESRA/B 610
ESRA/B 620

252

152

226

177

49

127

98

76

72

76

98

12

5

형 번

O

P

S(H7)

W

Z

입, 출력축

GD²
(kgf-m²)

중 량
( kgf )

축경(h7)

Q

QH

key

ESRA/B 310
ESRA/B 320

28

38

Ø 26

17

Ø 5.5

Ø 10

15

-

-

1.80 x 10-5
1.05 x 10-5

0.4

ESRA/B 510
ESRA/B 520

40

54

Ø 35

24

Ø 6.8

Ø 15

38

25

5 x 5

14.8 x 10-5
8.22 x 10-5

1.5

ESRA/B 610
ESRA/B 620

54

76

Ø 56

38

Ø 8.8

Ø 20

50

38

6 x 6

8.66 x 10-5
5.10 x 10-5

3.3

※ KEY는 JIS B1301-1976 평행키입니다.

감속비

입력축
rpm

ESRA 3

ESRA 5

ESRA 6

입  력
kw

출력축 토르크

입  력
kw

출력축 토르크

입  력
kw

출력축 토르크

n / m

kgf-m

n / m

kgf-m

n / m

kgf-m

ESRA

(1 : 1)

3600

0.52

1.37

0.14

2.11

5.49

0.56

3.15

8.13

0.83

2750

0.45

1.47

0.15

1.82

6.17

0.63

2.75

9.31

0.95

1900

0.37

1.76

0.18

1.45

7.15

0.73

2.26

11.07

1.13

1750

0.36

1.96

0.20

1.34

7.15

0.73

2.19

11.66

1.19

1450

0.31

1.96

0.20

1.11

7.15

0.73

1.92

12.25

1.25

1150

0.28

2.25

0.23

0.88

7.15

0.73

1.73

14.01

1.43

870

0.24

2.55

0.26

0.66

7.15

0.73

1.47

15.78

1.61

580

0.18

2.94

0.30

0.44

7.15

0.73

110

17.74

1.18

400

0.14

3.23

0.33

0.30

7.15

0.73

0.76

17.74

1.81

300

0.12

3.72

0.38

0.23

7.15

0.73

0.57

17.74

1.81

200

0.08

3.72

0.38

0.15

7.15

0.73

0.38

17.74

1.81

150

0.06

3.72

0.38

0.11

7.15

0.73

0.28

17.74

1.81

100

0.04

3.72

0.38

0.08

7.15

0.73

0.19

17.74

1.81

50

0.02

3.72

0.38

0.04

7.15

0.73

0.095

17.74

1.81

ESRB

(2 : 1)

3600

0.28

1.37

0.14

1.35

6.95

0.71

1.81

9.41

0.96

2750

0.24

1.56

0.16

1.03

6.95

0.71

1.58

10.78

1.10

1900

0.18

1.66

0.17

0.71

6.95

0.71

1.22

11.96

1.22

1750

0.17

1.76

0.18

0.66

6.95

0.71

1.12

11.96

1.22

1450

0.14

1.76

0.18

0.55

6.95

0.71

0.94

11.96

1.22

1150

0.11

1.76

0.18

0.43

6.95

0.71

0.74

11.96

1.22

870

0.08

1.76

0.18

0.33

6.95

0.71

0.56

11.96

1.22

580

0.05

1.76

0.18

0.22

6.95

0.71

0.37

11.96

1.22

400

0.04

1.76

0.18

0.15

6.95

0.71

0.26

11.96

1.22

300

0.03

1.76

0.18

0.11

6.95

0.71

0.19

11.96

1.22

200

0.02

1.76

0.18

0.075

6.95

0.71

0.13

11.96

1.22

150

0.014

1.76

0.18

0.056

6.95

0.71

0.10

11.96

1.22

100

0.010

1.76

0.18

0.038

6.95

0.71

0.064

11.96

1.22

50

0.005

1.76

0.18

0.018

6.95

0.71

0.032

11.96

1.22

출하시에 그리스를 주입합니다.
축단부의 key를 부착하여 출고합니다.(JIS B1301 - 1976 평행키 , ESRA 5, 6)
감속비는 모두 실속비임.
BACKLASH(단위 : °)

구     분

1 : 1

2 : 1

ESRA 3

0.31 ~ 1.97

0.31 ~ 1.75

ESRA 5

0.24 ~ 1.42

0.19 ~ 1.15

ESRA 6

0.18 ~ 1.16

0.16 ~ 0.94

관성 MOMENT(GD²)

구    분

1 : 1

2 : 1

ESRA 3

1.80 x 10-5
1.05 x 10-5

1.80 x 10-5
1.05 x 10-5

ESRA 5

14.8 x 10-5
8.22 x 10-5

14.8 x 10-5
8.22 x 10-5

ESRA 6

8.66 x 10-5
5.10 x 10-5

8.66 x 10-5
5.10 x 10-5

입, 출력축에 커플링 등을 붙일 경우 절대로 충격을 주지 말 것. (망치질 등...)
입, 출력축에 커플링 등을 붙일 경우 단차가 없으므로 OIL SEAL과 CASE면에 간섭하지않도록 주의할 것.
그리스 윤활이므로 기본적인 윤활제교환은 불필요.
