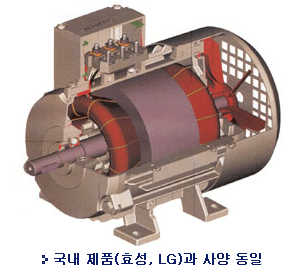

저압 3상 고효율 유도 전동기
- 전폐형 (TEFC)
- 보호등급 IP 55
- 절연등급 F Class
- 온도 상승등급 B Class
- 인버터 사용 등급 U< 500V ts > 0.1

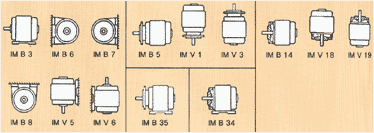

IM B3 표준형 유도 전동기는 IM V5, IM V6, IM B7, IM B8 그리고 IM B5 플랜지형은 IM V1, IM V3형
으로 사용 가능합니다.

비표준형은 별도 문의 바랍니다.


- 지멘스 유도전동기의 절연 등급은 F Class 그리고 온도 상승 등급은 B Class로 제작되어 긴 수명과 신뢰성이
  보장되고 출력 주파수가 30Hz이상일 경우 인버터 전용으로 사용 가능.
- 권선의 절연으로는 DURIGNIT IR 2000을 사용하여 주위 온도 -20℃에서 +40℃ 해고 100m 이하 기준에 적합하고
  특히 먼지, 오일, 습도 및 진동에잘 견딜 수 있음.
- 온도 상승 등급을 F Class로 요구할 경우 냉각제의 온도를 55℃로 또는 정격 출력을 10% 상승하여 사용 가능.

- 출력 및 전류는 220V와 440V 전압과 60Hz 주파수 기준.

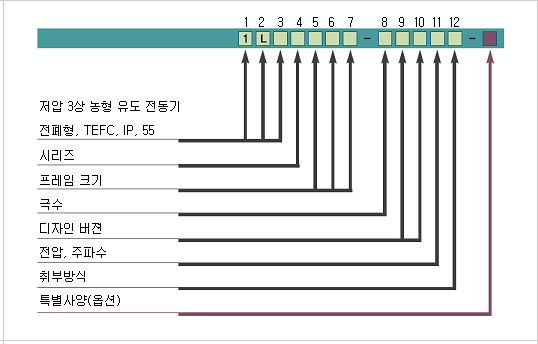

- 전압과 주파수에 해당되는 주문코드가 9 L2A 또는 L2C일 경우에는 IEC 기준 정격 출력이고 9LB 또눈 L2D일
  경우에는 15%~20% 상승된 60Hz 전용 출력임.

- 모든 정돈기는 IC411 DIN EN 60034-6 규격에 맞게 설계. ◎ 소음
- 소음측정 기준은 완음 파워등급 LWA이며 전동기 위치에서 1m의 거리를 두고 측정한 것이고, 소음 표면 압력
  LptA은 dB를 기준한 것. 오차는 ±3dB.


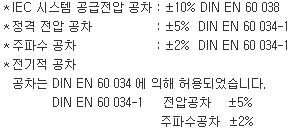

규격기준 전압코드 주파수 정격 전압 정격 전압 범위
IEC 1 50Hz 230V△/400YV
220V-240V, 380V-420V
60Hz 460YV
440V-480V
6 50Hz 400V△/690VY
380V-420, 660V-725V
60Hz 460YV
440V-480V
국내 1 60Hz 440YV
±5%
6 60Hz 440YV
±5%
9 L2A 또는 L2B 60Hz 220V△/380VY
±5%
9 L2C 또는 L2D 60Hz 380V△/660VY ±5%

※ 취부방식 IM B3 (수평형)
  - 1LA7 유도전동기 프레임 규격 63-160
  - 1LG4, 1LA6 유도전동기 프레임 규격 180-315

※ 취부방식 IM B5 (플랜지형)
  - 1LA7 유도전동기 프레임 규격 63-160
  - 1LG4, 1LA6 유도전동기 프레임 규격 180-315

※ 취부방식 IM B3 (수평형)
  - 1LA7 유도전동기 프레임 규격 63-160
  - 1LG4, 1LA6 유도전동기 프레임 규격 180-315

※ 취부방식 IM B5 (플랜지형)
  - 1LA7 유도전동기 프레임 규격 63-160
  - 1LG4, 1LA6 유도전동기 프레임 규격 180-315

Frame size 56M to 450
출력 0.06 kW to 1000 kW
극수 2/4/6/8
보호등급 IP 55
Voltages
All commonly used voltages
Frequency 50 Hz and 60 Hz
재질 56M ... 225M aluminum, 100L ... 450 cast iron
Type TEFC (전폐형)
온도상승등급 B Class
절연등급 F Class

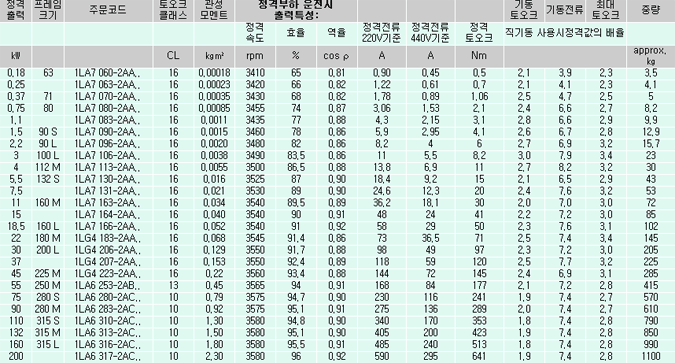

※ 2극

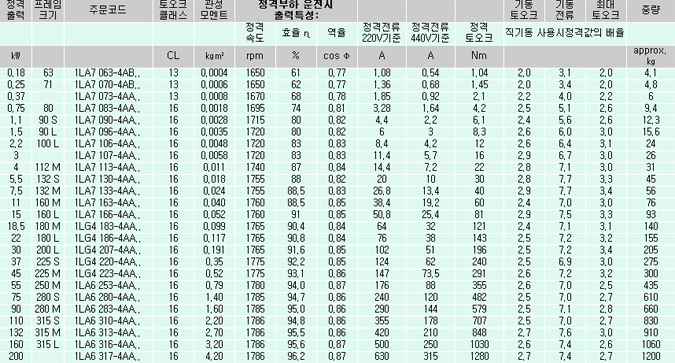

※ 4극

※ 6극

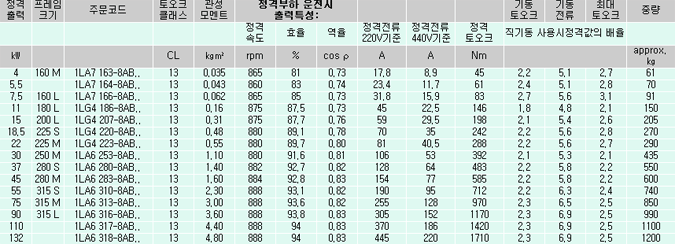

※ 8극

※ 지멘스모타도면(B3)
1LA7-B3-63
1LA7-B3-71
1LA7-B3-80
1LA7-B3-90S,L
1LA7-B3-100L
1LA7-B3-112M
1LA7-B3-132S,M
1LA7-B3-160L,M
1LA7-B3-160M,L
1LG4-B3-180M,L
Drawing_1LG4_6 Motor_IMB3-FS180
1LG4-B3-200L
Drawing_1LG4_6 Motor_IMB3-FS200
1LG4-B3-225S,M
Drawing_1LG4_6 Motor_IMB3-FS225
1LA6-B3-250M
Drawing_1LG4_6 Motor_IMB3-FS250
1LA6-B3-280S,M
Drawing_1LG4_6 Motor_IMB3-FS280
1LA6-B3-315L
Drawing_1LG4_6 Motor_IMB3-FS315L
1LA6--B3-315M,L
Drawing_1LG4_6 Motor_IMB3-FS315ML
1LA6--B3-315S,M
Drawing_1LG4_6 Motor_IMB3-FS315SM

※ 지멘스모타도면(B5)
1LA7-B5-63
1LA7-B5-71
1LA7-B5-80
1LA7-B5-90L(B)
1LA7-B5-90S,L(A)
1LA7-B5-100L(A)
1LA7-B5-112M
1LA7-B5-132S,M
1LA7-B5-160M,L
1LG4-B5-180M,L
1LG4_6 Motor_IMB5-FS180
1LG4-B5-200L
1LG4_6 Motor_IMB5-FS200
1LG4-B5-225S,M
1LG4_6 Motor_IMB5-FS225
1LA6-B5-250M
1LG4_6 Motor_IMB5-FS250
1LA6-B5-280S,M
1LG4_6 Motor_IMB5-FS280
1LA6-B5-315S,M
1LG4_6 Motor_IMB5-FS315SM
